10 ошибок при установке и подключении уличных светильников

Уличное освещение – важная часть любого участка. Недочеты при монтаже и подключении садовых светильников приводят к коротким замыканиям, быстрому выходу оборудования из строя, а также угрозе безопасности. В статье рассмотрим, как подключить садовые светильники грамотно, и разберем десять типичных ошибок - от неправильной установки в грунт до перегрузки сети.

Подключение садовых светильников и их установка: почему возникают ошибки

Неправильный монтаж – основная причина поломок уличного освещения. Основные проблемы: плохой контакт, отсутствие герметизации, неверный выбор кабеля. В итоге происходит короткое замыкание, окисление контактов, выход светильника из строя. Отсутствие герметизации ведет к окислению и поломке уже в первый год эксплуатации.

Основные причины ошибок при установке и подключении уличного источника света:

1. Экономия на крепеже и расходных материалах.
2. Игнорирование правил прокладки кабеля в грунте.
3. Незнание требований к степени защиты IP для уличного применения.
4. Самостоятельный монтаж без изучения инструкции производителя.

Реальный пример. При самостоятельном монтаже использовали обычную изоленту для соединения кабеля в грунте. Через полгода влага вызвала коррозию контактов, произошло короткое замыкание, пришлось вскрывать дорожку и менять участок проводки.

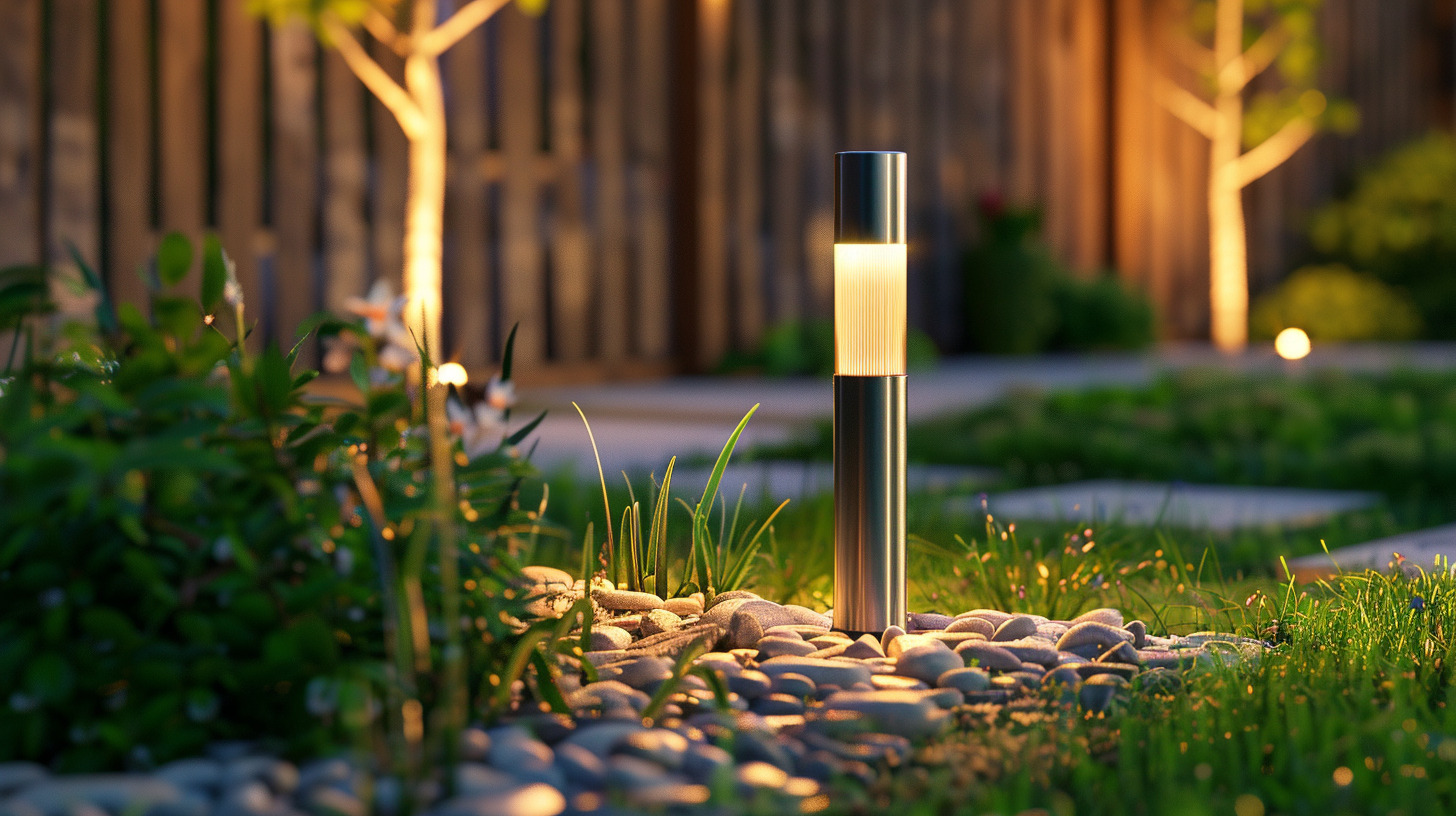

Ошибка №1. Неправильная установка светильников в грунт

Грунтовые светильники устанавливают строго вертикально. Устройство должно располагаться на ровной, утрамбованной поверхности.

Перед установкой проверьте состав грунта: во влагоемких почвах используйте дополнительные фиксирующие элементы или бетонную опору. Это касается глины, суглинков и мелкого песка – при замерзании они вспучиваются, «выдавливая» столбы.

Глубина установка и фиксация прибора

Стандартная глубина установки корпуса - от 15 до 45 см, в зависимости от конструкции анкерной части и глубины промерзания грунта. Если уровень промерзания превышает 80 см, заглубление увеличивают, чтобы пучение не выдавило опору. Для высоких светильников заглубление должно быть не менее 80 см. Кабель уложите в защитную гофрированную трубу.

Ошибка №2. Неправильное крепление садовых светильников

Крепление уличных светильников зависит от типа основания. Для каждого вида поверхности подбирают подходящий крепеж – дюбели, анкеры или кронштейны. Не рекомендуется использовать крепеж, НЕ рассчитанный на уличное применение: он быстро покроется ржавчиной.

Типичные проблемы при фиксации и выборе основания

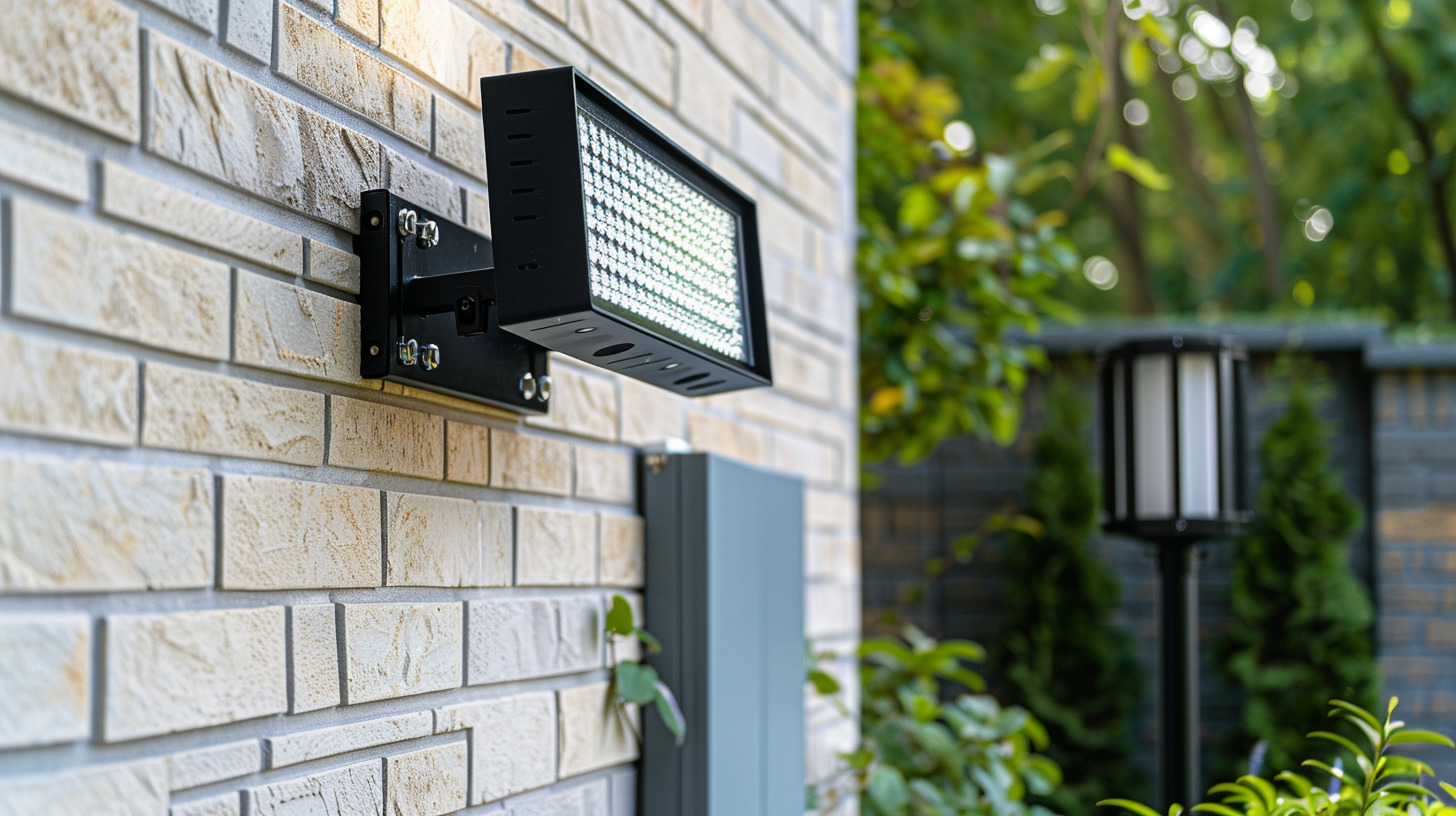

Слабая фиксация приводит к вибрации и постепенному смещению прибора. Монтаж прожектора на ненадежную опору без укрепления опор – частная ошибка. При сильном ветре такой светильник падает и выходит из строя. Всегда учитывайте не только вес прибора, но и его парусность.

Головы уличных светильников подходят для замены старых ламп на существующих столбах без демонтажа опоры ➔ готовые варианты — в каталоге Svetlon

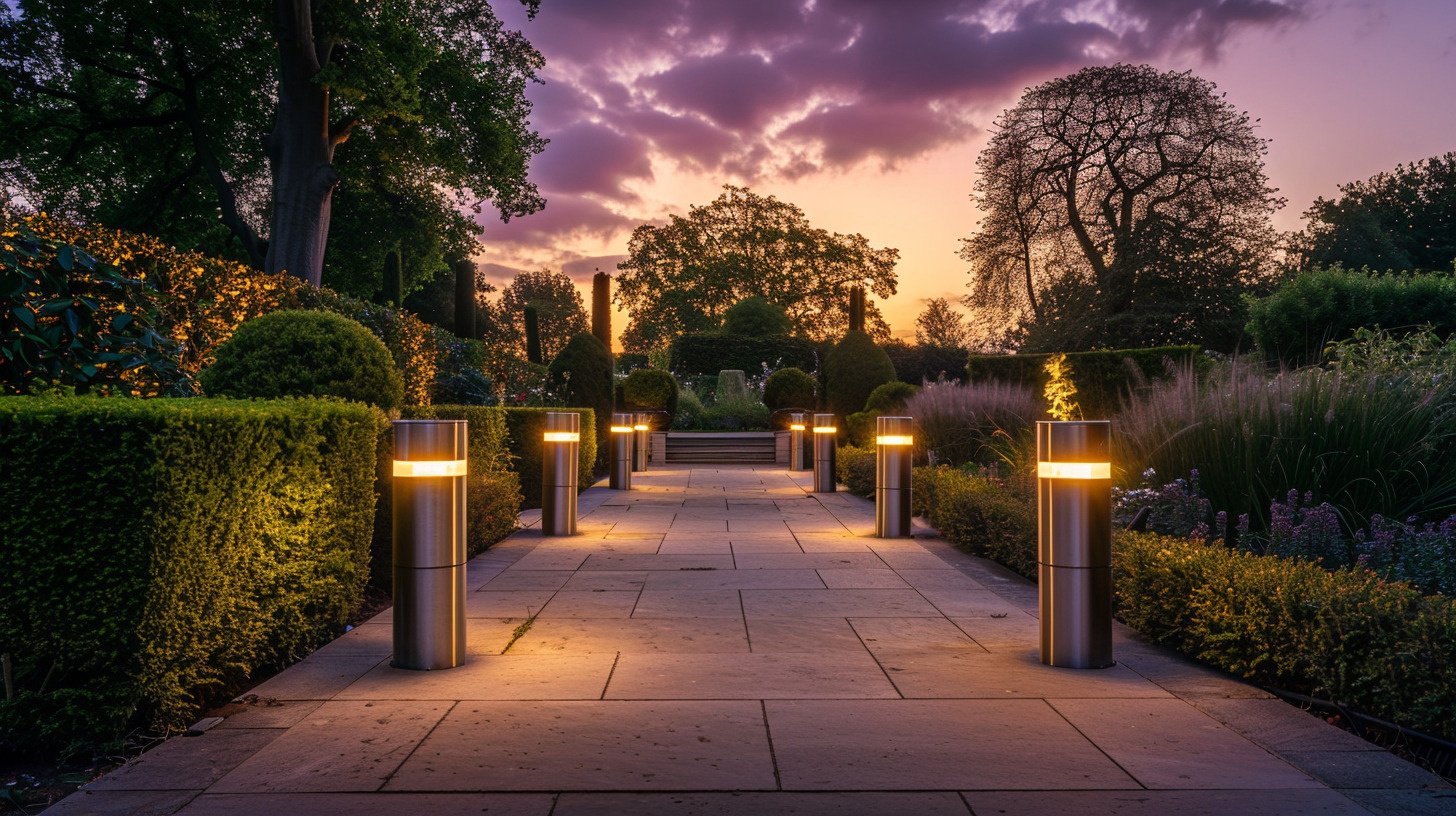

Ошибка №3. Нет схемы расположения ландшафтных светильников

Монтаж ландшафтного освещения требует соблюдения схемы расположения. Желательно устанавливать их до финишной отделки территории. Кабель проложите заранее с запасом по длине. Все соединения должны быть герметичны – используйте монтажные коробки с влагозащитой не ниже IP55.

Корпус ландшафтного светильника должен плотно закрываться. При установке проверьте целостность уплотнителей и не перетягивайте болты, это деформирует прокладку и нарушит герметичность.

Ошибка №4. Подключение и контакты

Подключать садовые светильники нужно при отключенном напряжении. Провода соединяйте по цветовой маркировке: фаза к фазе, ноль к земле, земля к земле. Все работы проводятся инструментами с изолированными ручками.

Плохой контакт – частая причина нагрева проводки и короткого замыкания. Скрутки недопустимы. Используйте клеммники с силиконовым гелем (Wago 224‑201) или обжимные гильзы с термоусадочной трубкой, покрытой клеем.

Ошибка №5. Неправильное соединение проводов и отсутствие герметизации

Перед тем как подсоединить провода, проверьте их сечение – оно должно соответствовать расчетной границе линии. Зачищенные концы не должны касаться друг друга или металлических частей корпуса. После соединения изолируйте их в герметичной коробке.

Незащищенное соединение в уличных условиях быстро окисляется. Изоляция разрушается под воздействием влаги и ультрафиолета, поэтому важно проверять ее состояние регулярно. Каждое место подключения закройте термоусадочной трубкой или герметичной клеммой. Обычная изолента на улице не обеспечивает достаточной защиты.

Ошибка №6. Отсутствие защиты от влаги

Чтобы защитить соединения от воды, все вводы кабеля в корпус уплотните силиконовыми сальниками с резьбой, а соединения внутри коробки изолируйте термоусадочными трубками с внутренним клеевым слоем (например, TTK) - они обеспечивают герметичность даже при перепадах температур.

Монтажные коробки выбирайте с классом защиты от IP55 и выше.

Типичная ошибка – оставлять зазор между кабелем и вводом в корпусе. Через него внутрь попадает вода и конденсат. Еще одна ошибка – использование герметика без учета температурной метки, при морозе он трескается и теряет рабочие качества. Правильная герметизация продлевает срок службы всей системы освещения.

Ошибка №7. Игнорирование степени защиты IP

Как выбрать светильник по степени защиты

Код IP указывает степень защиты от пыли и влаги. Что значат цифры после бук в IP? Все достаточно просто:

• Первая цифра после IP - защита от пыли (6 - полная).
• Вторая - от воды (4 - от брызги, 5 - от струй, 7 - полная защита при погружении в воду).

Для уличного освещения, размещенного под навесом, подходит показатель IP44 – он уже подразумевает защиту от брызг. Для установки в грунте или вблизи водоемов подходит степень защиты IP65 / IP67. Светодиодные светильники и прожекторы с корпусом IP65 подходят для большинства открытых площадок. В таблице собрали маркировки защиты и сферы применения светильников:

Замена оборудования обходится дороже правильного выбора при покупке. Иногда для установки нового светильника приходится переделывать отделку стены или газона. Перед заказом уточняйте условия эксплуатации и проверяйте маркировку на самом изделии.

Ошибка №8. Отсутствие заземления

Заземление обязательно для металлических корпусов уличных светильников. Провод в этом случае подсоединяют к специальному контакту. Схема заземления должна соответствовать системе TN‑S или TN‑C‑S. Сечение провода заземления - не менее сечения фазных.

Дополнительно установите УЗО с током утечки 10–30 мА - обязательное требование для всех уличных линий.

Риски и последствия отсутствия заземления

Если заземление отсутствует, при пробое изоляции на корпусе возникает опасное напряжение, что создает риск поражения током. Правильное заземление в паре с УЗО (10–30 мА) отключает линию при повреждении изоляции. Пренебрежение этими требованиями особенно опасно на детских площадках и в зонах с высокой влажностью.

Ошибка №9. Неправильная прокладка кабеля

В грунте используйте бронированный кабель или поместите кабель в жесткую гофру для подземной прокладки. Минимальная глубина траншеи 70 см. На дно траншеи уложите слой песка толщиной не менее 10 см – он предотвращает повреждения от контакта с камнями или при подвижках грунта, обеспечивает равномерную опору для гофры.

На что обратить внимание

При прокладке кабеля необходимо соблюдать несколько правил:

• Не допускать скруток и промежуточных соединений в грунте.
• Сфотографировать трассу с привязкой к объектам и нанести на схему участка, это упростит ремонт в будущем.
• При укладке кабеля обеспечьте запас по длине, чтобы избежать натяжения при сезонных подвижках грунта.
• Уложить сигнальную ленту над кабелем на глубине 25 см от поверхности грунта.
• Используйте только кабель, предназначенный для наружной прокладки.

Ошибка №10. Перегрузка сети и неправильная мощность

Как рассчитать нагрузку при подключении

Суммарная нагрузка не должна превышать 80% номинального тока автомата.

Формула: I = P / U.

Пример. Чтобы установить 6 светильников по 30 Вт, сила тока 0,82 А (учитываем запас 20%) потребуется автомат 2 А, сечение 1,5 мм². Нужно учитывать длину линии: при длине более 30 м сечение кабеля увеличивают на ступень (например, с 1,5 мм² до 2,5 мм²), чтобы компенсировать падение напряжения.

Ошибки выбора мощности светильников

Установка светильников, суммарная мощность которых превышает допустимую нагрузку для выбранного сечения кабеля, приводит к перегреву изоляции и может вызвать пожар. Использование ламп большей мощности, чем предусмотрено конструкцией светильника, сокращает срок службы прибора и может повредить электронику.

При замене галогенов на LED нагрузка снижается, но учитывайте пусковые токи драйверов. Если сомневаетесь, заказывайте услуги профессионалов - цена ошибки выше стоимости монтажа. Всегда закладывайте запас по току не менее 20% для возможности расширения системы.

Как правильно выполнить установку и подключение садовых светильников

Перед началом работ важно разметить трассу, чтобы учесть места прохождения кабеля и точки установки. Светильники выбирайте с соответствующим классом IP, учитывая условия эксплуатации. Все соединения включайте только в обесточенную сеть.

Как спланировать освещение участка ➔ читайте в отдельной статье

Рекомендации по подключению и эксплуатации

Рекомендуемый порядок действий при подключении:

1. Проверить работоспособность кабеля подачи напряжения.
2. Убедиться в надежности крепления и герметичности всех корпусов.
3. Протестировать всю работу каждой линии отдельно перед пуском системы.
4. Зафиксировать схему прокладки кабеля и расположение соединений на чертеже участка.
5. После монтажа проверьте работу УЗО и автоматов кнопкой «Тест». Регулярно осматривайте крепления и соединения.

Для сложных систем ландшафтного освещения рекомендуем заказывать профессиональные услуги по монтажу: цена недочетов в таких проектах высока. Регулярный осмотр крепежа и соединений раз в год продлевает срок службы системы.
