Как работают трековые светильники

Трековые системы освещения объединяют источники света и токопроводящие элементы в единую модульную конструкцию. Такое техническое решение позволяет менять конфигурацию светового потока и зонирование пространства без прокладки новой проводки. Рассмотрим, как работает трековый светильник, технические особенности устройства, специфику монтажа и правила подбора компонентов для разных задач освещения.

Что такое трековые светильники и зачем они нужны

Трековый светильник – осветительный прибор, который крепится к специальному шинопроводу и может свободно перемещаться вдоль него. Такая система освещения получила свое названия от английского слова track – рельс или направляющая.

Что значит «трековый светильник»: просто о главном

Что означает трековый светильник с практической точки зрения? Это модульное решение, где источники света не имеют фиксированного положения. Светильники перемещаются по токопроводящей шине, позволяя менять направление и зону освещения без демонтажа всей конструкции.

Преимущества системы перед обычным освещением

Работа трековых светильников обеспечивает ряд практических преимуществ. Система отличается экономичностью и служит более 10 лет. Устройство не перегревается благодаря эффективному отводу тепла через алюминиевые элементы.

Трековые светильники на шинопроводе не оказывают негативного влияния на зрение, особенно при правильном подборе ламп.

Монтаж не требует специальных навыков – светильник просто закрепляют несложным способом в шинопровод. Подвижность прибора позволяет менять световые акценты за пару минут.

Основные плюсы трековых систем

• Универсальность применения в жилых и коммерческих помещениях.
• Возможность добавления или удаления светильников без изменения проводки.
• Гибкая настройка направления светового потока.
• Простота обслуживания и замены компонентов.
• Конструктивность элементов.

Устройство трекового светильника: из чего состоит система

Чтобы понять принцип работы и возможности системы, достаточно разобраться в нескольких ключевых элементах.

Назначение и строение шинопровода

Шинопровод – основа системы, это алюминиевый профиль со встроенными токоведущими жилами. Внутри профиля расположены медные шины, которые проводят электрический ток к светильникам. Конструкция трековых светильников предусматривает использование шинопроводов длиной от 1 до 3 метров. При необходимости отдельные участки соединяют коннекторами или подрезают до нужного размера.

Существуют однофазные, двухфазные и трехфазные варианты.

Трехфазный шинопровод позволяет распределять нагрузку и разделять светильники на три независимые группы.

Компоненты трекового светильника

Из чего состоит трековый светильник на практике? Каждый прибор включает несколько функциональных частей, обеспечивающих его работу на шинопроводе.

Корпус и рассеиватели

Корпус изготавливают из алюминия, чтобы обеспечить эффективный теплоотвод. Световой поток формируется через систему рассеивателей и линз. Антибликовые решетки в форме сот предотвращают ослепление. Линзы с разными углами рассеивания (от 15 до 36 градусов) позволяют регулировать зону освещения. Пластиковые обоймы линз исключают блики через зазоры корпуса.

Системы регулировки направления

Поворотные механизмы позволяют менять направления светового потока. Как светит трековый светильник – это зависит от возможности поворота корпуса в горизонтальной и вертикальной плоскостях.

Механизмы фиксации световых элементов бывают нескольких типов:

• Механические системы подразумевают специальные закрепляющие защелки.
• Магнитно-механические варианты сочетают магниты для предварительного крепления и механическую фиксацию.
• Магнитные решения держат светильник за счет силы притяжения.

Светодиодный тип светильника

Что значит трековый светильник светодиодный? Это прибор, где источником света служат светодиодные LED-модули. Светодиод смонтирован на корпус через термопасту для эффективного охлаждения. Современные модули могут содержать дорожки теплого и холодного света, что позволяет регулировать цветовую температуру. Альтернативные варианты – галогенные, люминесцентные и металлогалогенные лампы. Вы можете определить, какой тип трековых светильников выбрать для своего объекта, исходя из таблицы ниже.

Что такое адаптер в трековом светильнике

Адаптеры (токоприемники) служат ключевым элементом, соединяющим светильник с шинопроводом. Принцип трекового светильника основан на передаче питания через контакты адаптера. Устройство позволяет превратить любой подвесной светильник в трековый.

Соединение проводов с контактами осуществляется через клеммы с винтами. На адаптере располагается переключатель, который позволяет подключить прибор к определенной фазе питания в трехфазных системах.

Трехфазный адаптер является универсальным и подходит практически ко всем существующим светильникам.

Принцип работы трековых светильников

Как работает трековая система освещения на шинопроводе? Все системы функционируют по единой схеме. Шинопровод подает рабочее напряжение к светильникам через токопроводящие жилы. Светильники получают питание в любой точке шины, где установлен адаптер.

Система позволяет в любой момент убрать светильник с шины или переместить его в другое место. Трехфазные варианты дают возможность распределять нагрузку и создавать независимые группы освещения.

Принцип работы на шинопроводе – соединение через адаптер и драйвер

Принцип работы трекового светильника основан на передаче электроэнергии от шины к светодиоду через адаптер и драйвер. Контакты адаптера соприкасаются с токопроводящими жилами шинопровода, получая фазу и ноль.

Питание поступает на драйвер, который преобразует напряжение до необходимых параметров. Драйвер устанавливают на специальный материал для надежной изоляции от металлических деталей. От драйвера управляющие провода идут к светодиодному модулю.

​Внутреннее строение светильника: от контактной группы до светодиода

Теперь расскажем, как устроены трековые светильники внутри. Конструкция обеспечивает последовательную передачу энергии. Адаптер принимает питание от шинопровода через контактную площадку. Драйвер преобразует и стабилизирует напряжение.

Светодиодный модуль монтируется на металлическую основу корпуса через термопасту. Такая установка обеспечивает эффективный отвод тепла от кристаллов. Задняя часть корпуса закрыта пластиковой крышкой с вентиляционными отверстиями. Воздушная циркуляция предотвращает перегрев электронных компонентов.

Нюансы разных типов трековых светильников

Основное различие кроется в способе установки: системы бывают потолочными (встраиваемыми в поверхность), накладными (монтируемыми прямо на неё) и подвесными (на тросах). Отдельно выделяют светодиодные трековые светильники за их экономичность и долгий срок службы. Их главная задача – создание акцентов, некоторые смарт-системы дополняются возможностью управления светом.

Как работает потолочный трековый светильник

Как работает трековый светильник потолочный? Систему монтируют непосредственно на потолок или подвешивают на тросах. Накладные варианты фиксируются на алюминиевых скобах, которые можно перемещать по шинопроводу. Скобы закреплены специальным винтом с шагом около метра.

Встраиваемые модели обычно интегрируют в гипсокартонные конструкции. Подвесные системы используют тросовые крепления при высоких потолках.

Специфика установки

Подвесную систему собирают на полу, после чего ее поднимают к потолку. Накладная или встраиваемая система разработана для монтажа непосредственно на потолке.

• Шинопровод нарезают обычной ножовкой до нужной длины.
• Отдельные элементы соединяют защелкиванием без сложного инструмента.
• После монтажа шины светильники просто защелкиваются в нее и закрепляются у основания.

​Современные стандарты светодиодных трековых светильников

Современный стандарт трековых светодиодных светильников предусматривает подключение к сети 220В, но есть и низковольтные системы, работающие в диапазоне 12-48В. Высоковольтные модели подключаются напрямую без дополнительных блоков питания.

Низковольтным системам нужен трансформатор, который может быть встроен в шину или вынесен отдельно.

Магнитные светодиодные варианты работают на низком напряжении и фиксируются на шине магнитами. Степень защиты качественных моделей – от IP44 и выше. Это значит, что светильники защищены не только от пыли, но и от брызг воды.

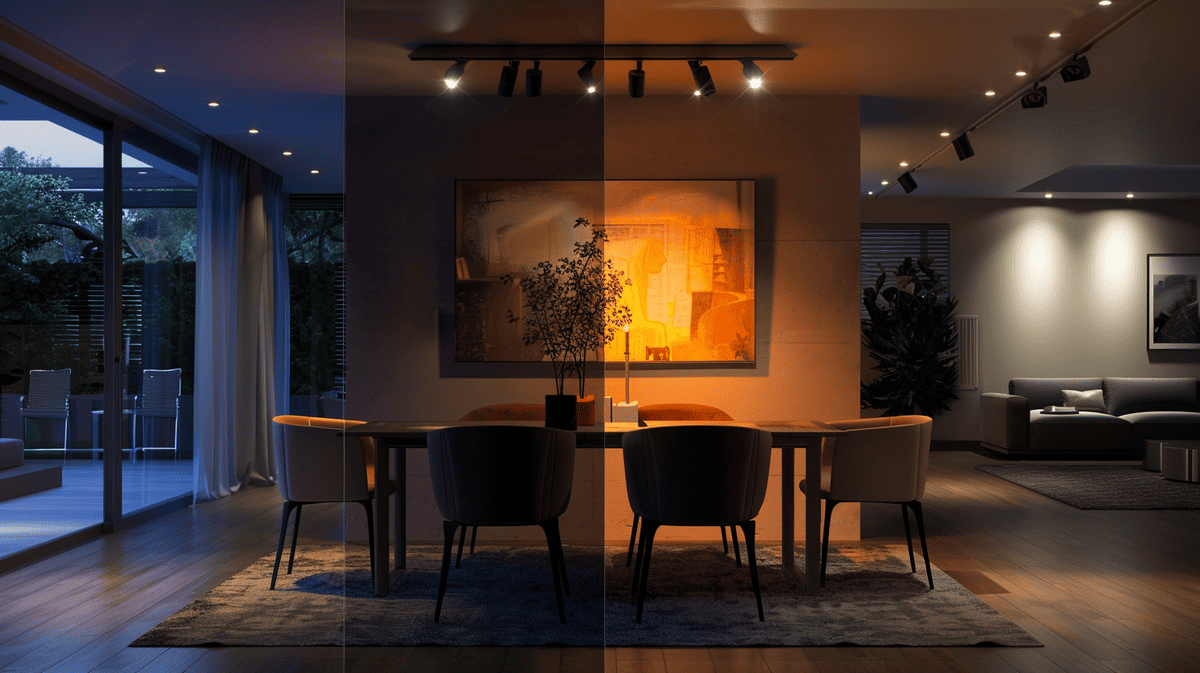

Световые акценты и управление потоком освещения

Эффективность трекового светильника во многом определяется углом рассеивания линзы и поворотным механизмом.

• Узконаправленные линзы (15 градусов) создают концентрированный луч для акцентного освещения.
• Широкие углы (36-60 градусов) обеспечивают общее освещение зон. Мощные прожекторы концентрируют световой поток на конкретных объектах.

Возможность регулировки направления позволяет подчеркивать достоинства интерьера и скрывать недостатки. Использование разноцветных ламп дает эффект цветового зонирования пространства.

Рекомендации по выбору и эксплуатации трековой системы

Выбирая систему трекового освещения, стоит учитывать ряд нюансов. Они касаются не только светильников, но и конструкции в целом.

Критерии выбора компонентов

• При выборе трековой системы необходимо учитывать тип шинопровода, который определяет количество подключаемых источников света и возможность группового управления.
• Вид ламп и цоколя влияет на комфорт эксплуатации, качество освещения и стоимость обслуживания.
• Цветовая температура определяет оттенок света – чем ниже показатель, тем теплее свечение.
• Материал изготовления должен быть надежным – лучше выбирать качественные металлоконструкции.
• Дизайн приборов следует подбирать с учетом общей концепции интерьера.

Чек-лист приоритетов при выборе

1. Определите необходимую мощность и количество светильников для вашего объекта.
2. Выберите тип шинопровода (однофазный или трехфазный) исходя из потребности в сценариях освещения.
3. Подберите светильники с подходящим углом рассеивания для вашего типа помещения (жилое, коммерческое, общественное).
4. Убедитесь в совместимости адаптеров светильников с выбранным шинопроводом.
5. Проверьте соответствие степени защиты условиям эксплуатации.
